Bygg & Material tips

uppdaterad: 24-03-31

Här kommer vi samla bygg- & materialtips av olika slag.

Följade innehåll finns på denna sida:








Länk till FREMOs wifi FRED sida

https://newheiko.github.io/wiFred/documentation/docu_en.html








Länkar till lite modulmaterial



Modultillbehör:





Växelmotorer:





Vagnshjul typ RP25 osv                              https://www.modellbahnradsatz.de/shop/

http://www.luck-radsaetze.de/www.feinmechanik-luck-Dateien/HO_RP_25.html



Miljödetaljer Svenskt



Dekaler mm

www.byggsvenskt.nu


Byggdetaljer, miljö mm                  https://webshop.winterzone.se
Bildelar, mm https://truckmodels.se








3D PRINTADE LÖSNINGAR FRÅN VMJF

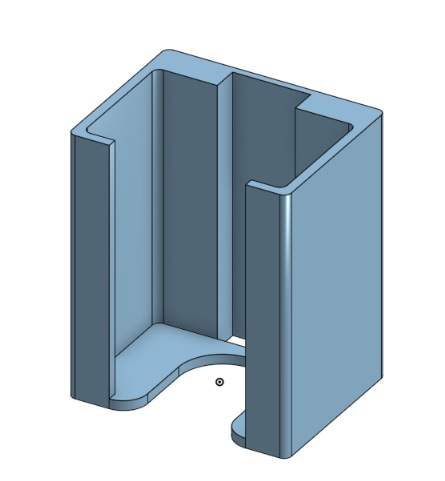

Körkontrollshållare, exkl tving          Pris:
Digitrax UT-4  60.-
FRED / wifi FRED  Enkel  40.-
FRED / wifi FRED Dubbel    75.-

Fästklämma 25 x 25 inkl skruv/vingmutter M6  bild kommer






VMJF BENFÄSTEN_BENLÖSNING
Uppdaterat: 23-03-21

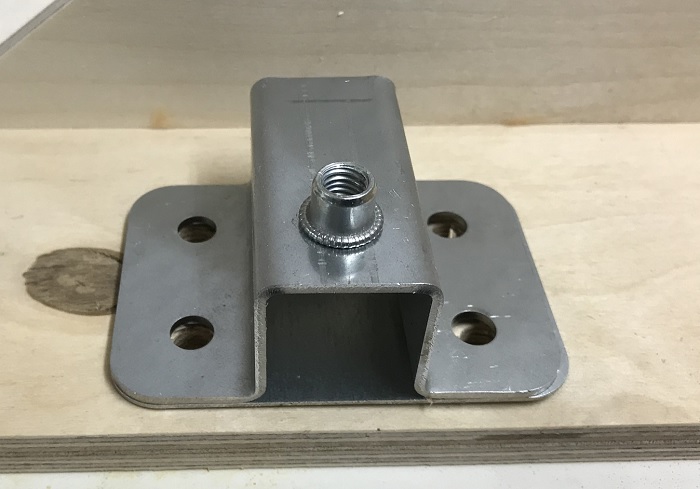

Fästen
Våra fästen finns i två olika modeller tillverkade i 1,5 mm galvaniserad stålplåt.

Pris: 70 kr/ st


Benfäste Hög (100 mm) För hög modulprofil/sarg ( utgående )

Benfäste Låg  (60 mm) För låg modulprofil/sarg







Rekomenderade skruvar

Fästskruv : FCS (Försänkt) 4 st M8 x 25 samt mutter M8
Låsskruv för ben: 1 st  ratt eller vingskruv M8 x 20 mm


Aluminium ben 25 x 25 mm

Pris : 90 kr / st

Rekomenderad benlängd exklusive inslagmutter samt justerbar fot



Alu-ben v01,  25 x 25 mm ,  L = 1170 mm med inslagsmutter M8 (Passar Fremo högprofil med 100 mm fäste)- Utgått

Alu-ben v02,  25 x 25 mm ,  L = 1220 mm med inslagsmutter M8 (Passar Fremo lågprofil med 60 mm fäste) - Utgått

Alu-ben v03,  25 x 25 mm ,  L = 1200 mm med inslagsmutter M8 (Passar Fremo lågprofil med 60 mm fäste)

Notera: benen kan behöva kapas om dom ska nyttjas till Högt fäste och hög modulsarg , då ska måttet vara 1170 mm.

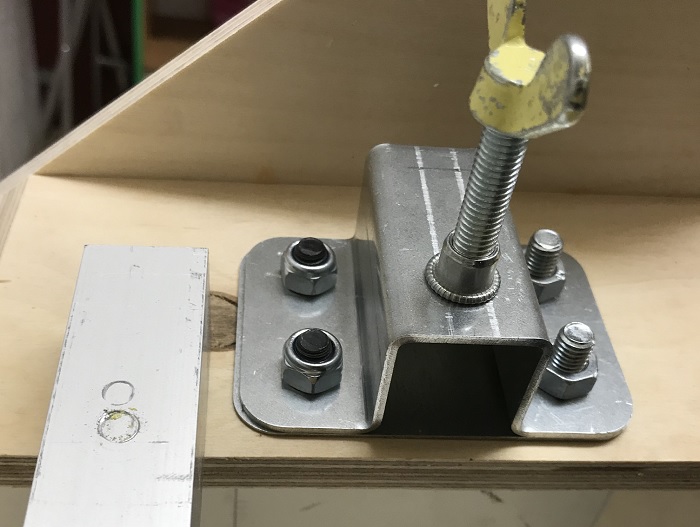

Bild nedan: Monterat fäste med lång vingskruv för att låsa benet








INSTRUKTIONSVIDEO FÖR GRANBYGGE

Många frågar om var man kan köpa färgerna i våra videos.
 Vi har hittat färgerna hos Skapamer.se  , sök ord "Montana Cans"

Montana Deep Forest Artikel: 41151. Montana Cans Gold G6090
Montana Olive green  Artikel: 41201. Montana Cans Gold Classic 6340

Vi nyttjat även deras limspray




Del 2




ELEKTRONIK/EL



Lysdioder

Beräkna förkpplingsmotstånd i olika fall : http://ledcalc.com/





VMJF Signalmodul - anslutning till Göransberg

9 DSUB
(Spårledning via DBD22 ( Team Digital)

Pin 1 +15 V DC signaler
Pin 2 LED Infartsignal "Stopp"
Pin 3 LED Infartsignal "Kör"
Pin 4 LED Utfartsignal "Stopp"
Pin 5 LED Utfartsignal "Kör"
Pin 6 Spårledning Infart
Pin 7 Spårledning Utfart
Pin 8 + 5V DC Spårledning
Pin 9 Jord











Information/ Dokument om Svenska normer inom järnvägen / Ställverk








VIRKESPAKET
21-10-20 / JA

Här finns mallar för att göra sina egna virkespaket.

Mall för banding /truckströ  (PDF)
Virkesdimenstionen för sågat virke  (PDF)






Landskapsbygge

Uppdaterat : 18-11-28



Träd:

Här finns ytterligare en länk till en byggbeskrivning på nätet från en man i Danmark som också kan bygga landskap.

Länk till sidan , klicka här



Träd.

Seth Olofssons byggginstruktion för lövträd
Klicka här för att ladda hem PDF



Jan Gissbergs sammanställda tips tom 2014:

Klicka här för att öppna eller ladda hem PDF dokumentet.





 Foto: Jan Gissberg




.
















Att planera & bygga moduler, en lite guide till nybörjaren.

Att bygga en modul kan vara allt från ganska enkelt till ganska avancerat.

Här kommer en rekommendation hur man kan göra för att " få till sin modul". Tipsen är en samanställning av flera personers små tips!



1.

Besökt några modulträffar eller någon klubb

På en modulträff finns ofta chansen att se olika moduler finns för att kolla in vilka olika byggsätt och konstruktioner som förekommer. Fråga byggarna vad dom anser vara viktigast erfarenheten. Dom flesta ger dig tipset: Börja enkelt med en linjemodul, dvs en rak eller böjd modul med ett spår igenom.



2.

Börja med att planera ditt modulbygge "Min första modul".

Några frågor att fundera på innan man sätter igång

- Vilken skala ska jag bygga i?

- 2R/3R dvs med eller utan mittkontakter?

- Vilken modulnorm finns inom min valda skala?

- Olika normer ger olika förutsättningar för konstruktionen av modullådan, vad finns att köpa färdigt?

- Hur stor modul har jag plats med och hur ska den transporteras T & R till träffarna?

- ska jag bygga högprofil eller lågprofil?



Länkar till modulnormer finns under sidan "Länkar"



Rekomendationer/Tips

- skalan är upp till dig och ditt val.

- väljer man H0 skala finns idag två huvud normer som används, FREMO eller MMM. Inom dessa finns olika varianter beroende på dina intressen och val. Här måste du försöka bilda dig en egen uppfattning vad som verkar bra för just dig.



MMM (MälarModulMöte) är en svensk norm sprungen ur den så kallade Västeråsmodulen, idag är MMM en förening som förvaltar och utvecklar denna norm. Finns för både 2R och 3R

FREMO (Freundeskreises Europäischer Modellbahner, dvs Vänkretsen Euroupeiska Modellbanor) är från början en tysk norm men idag spriden över hela Europa.



Dom vanligast i Svergie just nu är MMM-2R, FREMO H0-RE (2R). Annas är Fremonormen den geografikt mest spridda, den finns i hela Europa.
Många svenskar bygger sina moduler kompatibla mellan just dessa ovan omnämnda normer.

(Värnamo Modeljärnvägsförening har valt att bygga våra klubbbanor enligt med moduler kompatibla med FREMO H0-RE normen .
Bland klubbens medlemmar byggs det dock med olika normer representerade så som MMM -2R/3R moduler, FREMO H0-RE mfl.)



Vad finns att köpa färdigt eller ska jag bygga själv?

Gavlar finns oftas att köpa hos någon om man lyssnar runt lite, ja tom färdiga byggsatser finns. Men först vilka gavlar ska du välja?

Lågprofil - tar mindre plats, lättare.
Minus- något ostadiga samt kan bli trångt på höjden beroende på vilken utrustning som ska monteras under.

Högpriofil - stadiga, mer tåliga vid lyft, mer plats under. Minus , dom är tyngre, tar mer plats att transportera och lagra.



Jämnför man kostnaden mot att köpa två olika plywood tjocklekar (en skiva av varje) mot att köpa en eller två färdiga byggsatser så skulle jag nog rekomendera en färdig byggsats , blir billigt om man sambeställer och framförallt lätt att bygga ihop, kräver bara några tvingar , lim samt skruv.



Transport av moduler, en tanke man bör ha med från början i sitt bygge.

Två av dom mest vanliga sätten är, transportgavlar eller transportlådor.



transportgavlar - två stycken skrivor som har handtag eller likande monterat och som man skruvar ihop ett antal moduler med. I många fall vänder man två moduler med ovansidan mot varandra för att få en skyddade funktion av landskapet.



transportlåda - större box eller låda i trä, med eller utan hjul, där dina modul lastas i. här skyddas modulerna för skador av alla slag samt att allt ha sin plats.
Inom området transportlådor finns många smarta byggare, allt från benstativ som blir transportlåda till lådor med snabbfästen etc. Håll utkick efter dessa, här finns många bra tips.



En rekomendation är att tänka på vilka mått som finns på träskivor (1200 x 2400 mm). när du planerar ditt modulbygge, tänk på att dina moduler ska passa i lådor där materialet kan nyttjas till fullo.



3.

Nu är det dax att börja bygga modulen.

Om du bestämt dig för en byggsats, gratulera, då är det bara att limma och skruva ihop grejerna.

Har du bestämt dig för att börja från början?  - Ska du inte köpa färdiga gavlar iallafall?

Hur du än gör så finns lite olika skolor och sätt för att spara bla vikt mm.



Modul med trästomme - vi bygger helt enkelt en stomme i plywood, rekomenderat är väl minst 12 mm i gavlarna och 7- 9 mm i sidorna.



Toppen på modulen där landskap mm ska byggas, kan göras lite olika.

- Frigolit eller såkallad markskiva, oftas blå eller rosa. Denna skärs till i rätt storlek och gavlar och sidor monteras ihop med konstruktionslim, modulen blir både lätt och formstabil. Nackdel är när man behöver montera något under, men om man tar en bit plywood i lämplig tjocklek och limmar den mot undersidan kan man lätt montera grejer med träskruv.



- Plywood topp, om man bygger helt enkelt en massiv topp över hela modulen, eller endast där spåret/ spåren ska läggas. Övrigt fylls med markskiva, hönsnät med gips, fogskum eller någon av alla andra kända sätt att bygga ett skal.

Tänk på att modulerna "rör" på sig pga av fukt eller när man monterar och lyfter i dessa. Så spöda skal är inte att rekomendera.



Modulben, den ska helst stå för sig själv. Praxis: är moduelen mer an 500 mm lång så ska den ha ben (stödben) eller så ska den kunna stå för sig själv.
Unvik att benen sitter i modulgaveln.

Det finns många smarta benlösningar, tänk på att det ska vara enkelt ( utan verktyg) att montera och justera benen.



4.

Elektriska

Modulen ska ha genomgående kablar med 1,5 mm2. Från spåren drar man sedanen tunnare kabel som ansluts paralellt med dom genomgående kablarna.

En bra rekomendation när det gällar att hitta rätt elmaterial:  fråga andra byggare direkt eller via forum. Många olika sätt är testade tidigare. Ta vara på andras erfahrenheter.

Läs igenom den norm som du valt att bygga efter så finns där säkert än mer instruktioner för hur detta ska göras.



OBS: All 230 V kablar ska ligga på golvet för allas säkerhet.



5.

Dax för en första testkörning av din nya modul.

Ta kontakt med någon annan modulbyggare som bygger enligt samma norm och försök få till ett möte med lite testkörning. På detta sätt kan du verifiera om du gjort rätt.

Skruva ihop modulen med en annan för att kontrolera så att rälspositionen stämmer, att dina elkablar stämmer etc.



6.

Måla modulen.

Välj en thermoplastisk färg - dvs en färg som inte kladdar ihop när man skruvar ihop galvlarna med varandra. En vanligt thermoplastisk färg är fönsterfärg (t.ex Drygolin Fönsterfärg). Läs torktider och härdtider så funkar det!



7.

Landskap

Om du nu haft en plan/ idee från början är det bara att nu köra igång det konstnärliga arbetet.

Vi har lagt länkar mm i början av denna byggbeskrivning.



Några tips & grunder är:

- markisolering i botten / ramen på modulen ( 30 mm)

-  skulptera höjdskillnader mm

- limma i synligt berg , ( använder man gjutformar mm så skarva med gipsbinda ) alternativt DAS Pronto lera, måla innan övrig landskap

tar form.

- planera och bygg vägar , byggnades placering . Ja tom bygg byggnader innan landskapet formas, så blir det annu lättare att få rätt läge

på byggnader.

- ytor som ska bli skog, öppna ytor med högre gräs. Limma sågspånn på ytan , måla med Jordfärg/brun/grönt , gärna någont fläckigt.

- grunda med någon typ av turf (typ WS T49 ) och mixa med Burn Grass

- lägg ut markvegitation , mixa med lite Statiskt gräs mm

- mindre buskar

- därefter träd mm , Tänk på att naturen kan vara ganska "tätt" med sly och buskar , dvs jobba med mycket och i omgångar så lyckas man.



Det finns en del byggare som gärna beskriver sina bygg metoder , se gärna följande trådar:

Se gärna Jan Gissbergs fantastiska tips på  http://www.svensktmjforum.se/forum/index.php?topic=9653.0







 Fortsättning följer.....
